Control de circuito impreso de pantalla LCD con mini pantalla del controlador

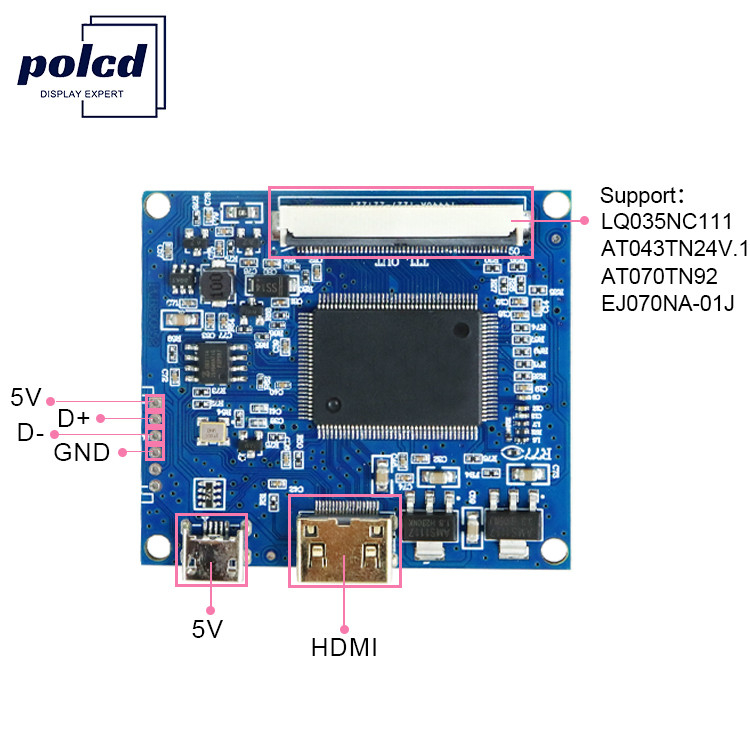

El aspecto, el tamaño y la función de los productos de PCB son exactamente los mismos, pero los modelos de pantalla LCD accionados son diferentes:
| Tabla del conductor modelo | Descripción de la función | En el caso de la |
| El contenido de PCB800850 | Apoya LCD de 3,5 pulgadas | Referencia de la definición LQ035NC111 |
| Se trata de los siguientes elementos: | Apoya LCD de 4,3 pulgadas-40P | Referencia de definición AT043TN24V.1 |
| Se trata de PCB800852. | Apoyo a la pantalla LCD 50PIN | Referencia de la definición AT070TN92 |
| Se trata de un producto de fabricación en la Unión. | Apoyo a la pantalla LCD 40PIN | Referencia de la definición EJ070NA-01J |
| Dimensiones: 52 mm*46 mm*6 mm | ||
Características
1Interfaz de alimentación Mirco USB, fuente de alimentación estándar de 5 V, debe ser superior a 1,5 A.
2No hay botones ni control remoto, cambiará automáticamente al canal HD-MI después de conectar el HD-MI.
3. 1 canal de entrada de señal HD-MI, y este IC admite HD-MI 1.2
4HD-MI es una base de alta calidad MINI recubierta de oro.
5La interfaz de la pantalla adopta un conector de alta calidad recubierto de oro 40PIN EJ070NA-01J.
6.La señal USB-DM+DP puede ampliarse externamente.
7La placa del conductor adopta un diseño de circuito especial que puede conducir las luces de fondo LED dentro de 10V y soporta una salida de corriente máxima de 180MA.
9Apoya la salida de señal TTL.
Puede soportar pantallas LCD de 10 pulgadas de tamaño 40PIN 7" 8" 9" como EJ070NA-01J.
Esta placa de conducción adopta la tecnología SMD completa. Los parámetros relevantes están diseñados de acuerdo con las normas industriales, y las normas de envío son de acuerdo con las normas civiles.
10.Esta placa de conducción utiliza un asiento especial de FPC dorado de dos lados. El FPC no distingue entre conexiones superiores e inferiores y se puede usar directamente.
Requisitos de transporte, almacenamiento y uso
1No ejercer una presión fuerte ni deformar la curva.
2. Antistático y resistente al agua
3Humedad relativa < 80%
4Temperatura de funcionamiento: -1 a 60 °C.
5Humedad de funcionamiento: 0-40°C

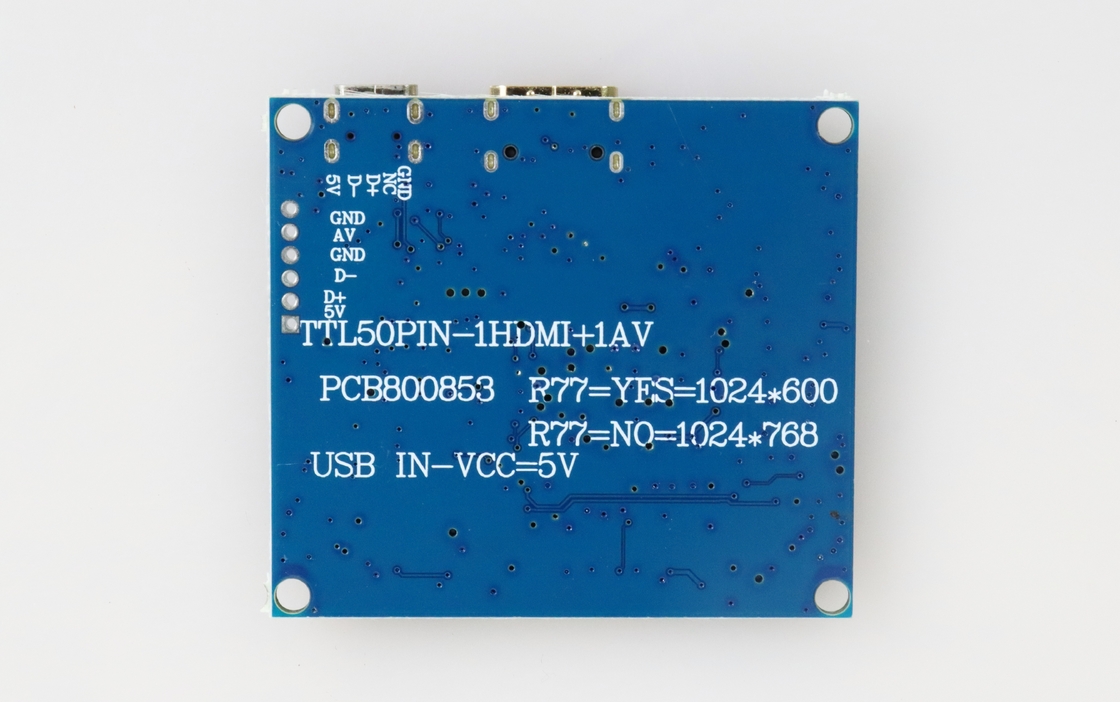

J4-INPel otroC. LasEnseñador
| 1 | +5V | Voltado de entrada de la fuente de alimentación |
| 2 | D+ | Conexión de señal USB |
| 3 | ¿ Qué es? | Conexión de señal USB |
| 4 | El GND | El GND |
| 5 | V.A. | No hay función |
| 6 | El GND | tierra |
HD-MiocardioC. LasEnseñador
| 1 | Interfaz estándar Mini HD-MI | Cable estándar disponible |
MIRCO USBC. LasEnseñador
| 1 | Interfaz estándar de Mirco USB | Cable estándar disponible |
CON4 --Esta interfaz no distingue entre las conexiones superior e inferior de la pantalla LCD FPC.
